EC Insulator Jiangxi Co., Ltd. je jedným z najspoľahlivejších výrobcov a dodávateľov elektrokeramických zvodičov prepätia v Číne. S bohatými skúsenosťami sme sa zaviazali ponúkať vysoko kvalitné zákaznícke služby. Neváhajte a veľkoobchodne kúpte prémiový elektrokeramický zvodič prepätia vyrobený v Číne tu z našej továrne.
Prehľad produktov

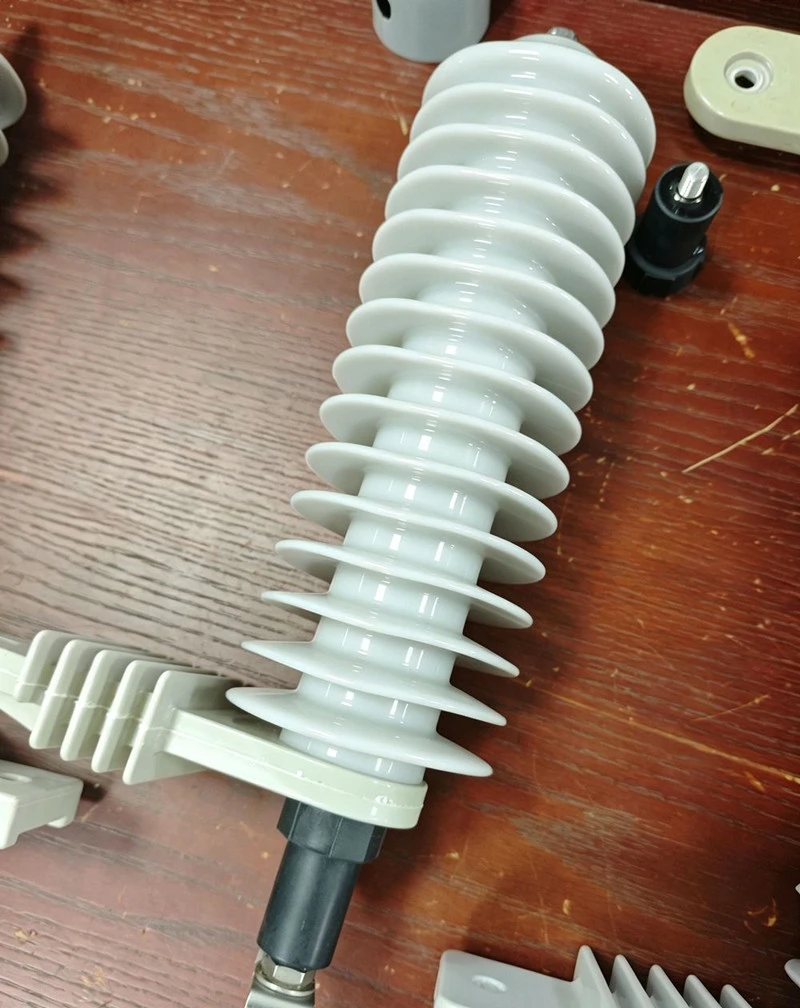

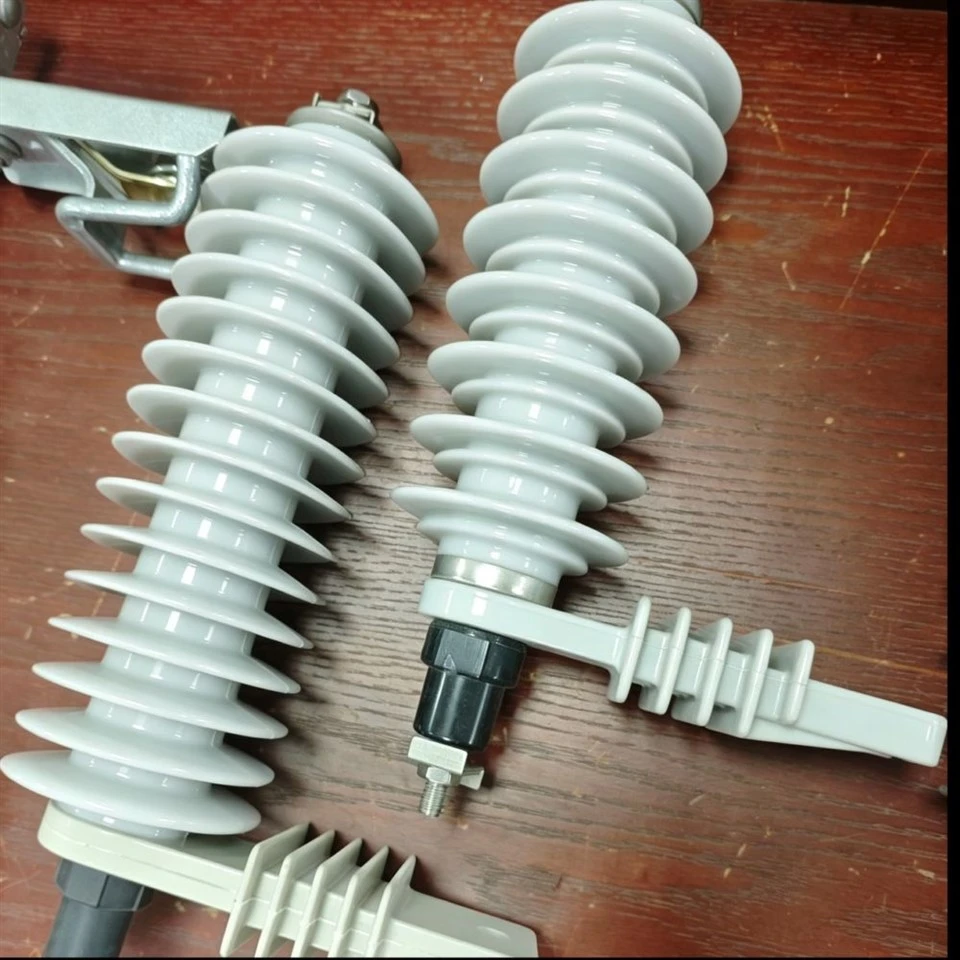

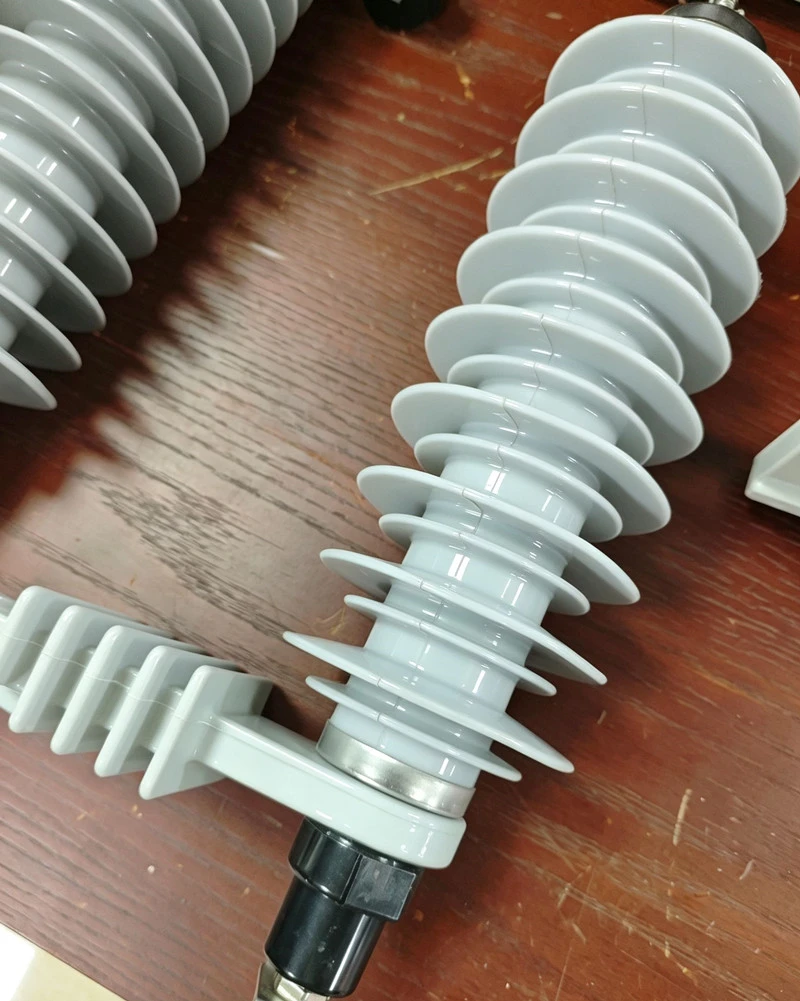

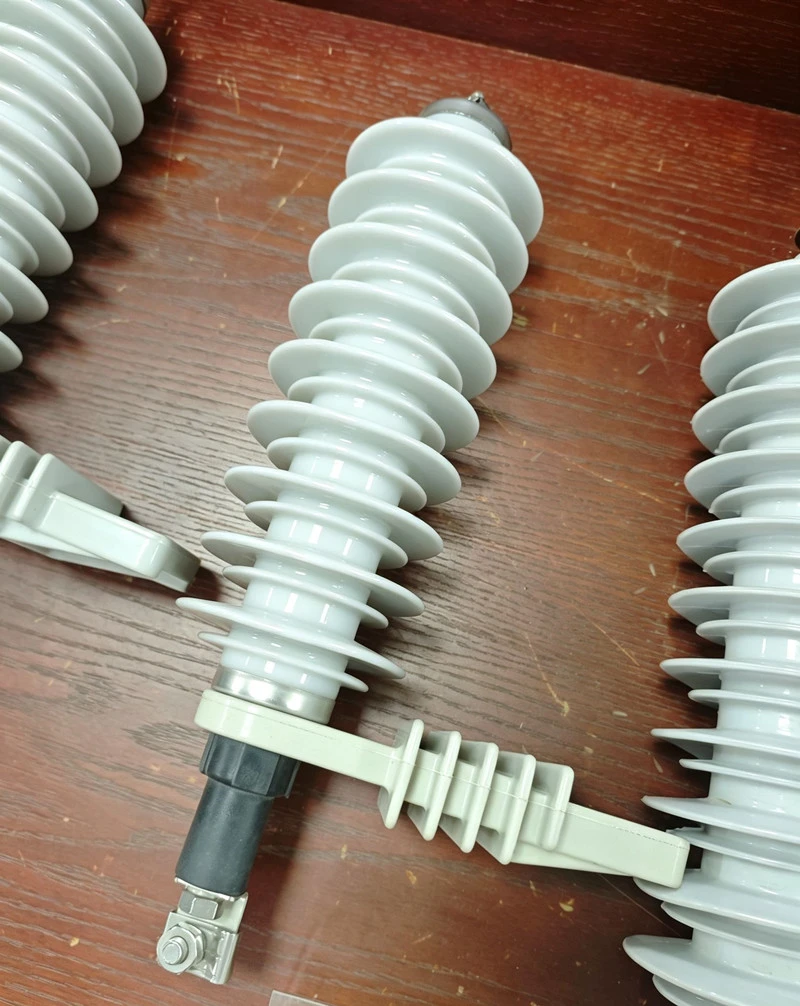

Tento elektrokeramický zvodič prepätia využíva naskladané varistorové kotúče z oxidu zinočnatého utesnené vo vysokoteplotnom sintrovanom keramickom kryte na potlačenie bleskových prepätí a spínacieho prepätia. Pri normálnom prevádzkovom napätí siete si jednotka zachováva dobrý izolačný stav. Keď sa objavia náhle napäťové rázy, jadro z oxidu zinočnatého sa rýchlo zmení na vodivé a odkloní rázový prúd do zeme.
V porovnaní s polymérovými poistkami poskytujú keramické plášte lepší výkon proti starnutiu-vo vonkajších podmienkach. Napriek tomu je keramický materiál od prírody krehký; hrubé zaobchádzanie počas prepravy a{2}}inštalácia na mieste je hlavnou príčinou poškodenia produktu. Plne utesnený dizajn obmedzuje pravidelnú údržbu, ale pravidelné vizuálne kontroly zostávajú nevyhnutné. Hromadenie prachu a dlhodobá{5}}erózia prostredia môžu spôsobiť skryté chyby, ak sa ignorujú.
Klasifikácia a praktické využitie produktov
Poznámky k aplikácii
2.1 Typ distribúcie
Tento kompaktný a ľahký model sa bežne inštaluje na vidiecke a prímestské rozvodné stĺpy spolu s-poliarovými transformátormi. Opatrenia na ochranu pred bleskom na väčšine vidieckych nadzemných vedení sú neúplné, čo spôsobuje, že rušenie malých prepätí je opakujúcim sa problémom. Produkt je možné pohodlne namontovať bez veľkých stavebných strojov.
Získali sme množstvo spätnej väzby z operácií v teréne. V jeho relatívne malých keramických prístreškoch sa prach postupne po-dlhodobej prevádzke hromadí. V suchom počasí môže povrchová nečistota spôsobiť mierny pokles izolačného výkonu. Základné čistenie každých niekoľko rokov pomáha udržiavať stabilné pracovné podmienky.
2.2 Typ stanice
Zvodiče pre veľké{0}}záťaže sú určené na ochranu vnútorných zariadení v rozvodniach a elektrárňach. Hrubšie keramické kryty a zosilnené vnútorné kovové armatúry umožňujú, aby výrobok vydržal vysoké impulzné prúdy počas porúch siete. Ponúka spoľahlivú ochranu pre hlavné transformátory, rozvádzače a systémy prípojníc v podmienkach dlhodobého-plného{4}}zaťaženia.
Zosilnená konštrukcia vedie k vyššej celkovej hmotnosti. Inštalačné tímy musia zabezpečiť pevné upevnenie a správne uzemnenie. Nepretržité vibrácie pravdepodobne uvoľnia svorky, ak inštalácia nie je správne zaistená.
2.3 Typ linky
Líniové-zvodiče sa montujú priamo na nadzemné vodiče. Spomaľujú postupné zhoršovanie izolácie spôsobené častou činnosťou bleskov a znižujú možnosť neplánovaných výpadkov vedenia. Sú široko rozmiestnené v otvorených poľnohospodárskych oblastiach a horských oblastiach, kde prirodzené tienenie pred bleskom je nedostatočné.
Kľúčový bod, ktorý treba poznamenať: akákoľvek prasklina na keramickom vonkajšom plášti spôsobená vonkajšou silou rýchlo poškodí vnútorné tesnenie, čo výrazne skráti životnosť celého produktu.
2.4 Vlastný špeciálny typ
Štandardné modely nie sú vhodné pre náročné extrémne prevádzkové podmienky. Štruktúru prístrešku, povrchovú vzdialenosť a antikoróznu{1}}úpravu kovových komponentov upravujeme podľa aktuálnych výsledkov prieskumu lokality. Prispôsobené produkty sa vzťahujú na-veterné farmy vo vysokých nadmorských výškach so silným ultrafialovým žiarením, pobrežné rozvodne trpiace neustálou soľnou hmlou a výrobné miesta plné suspendovaného vodivého prachu.
Vlastné dizajny s predĺženými prístreškami poskytujú oveľa lepšiu odolnosť voči znečisteniu. Jednou nevýhodou sú upravené vonkajšie rozmery, ktoré spôsobujú mierny nárast celkovej veľkosti a objemu prepravy.
Štruktúra produktu
3.1 Keramický vonkajší kryt

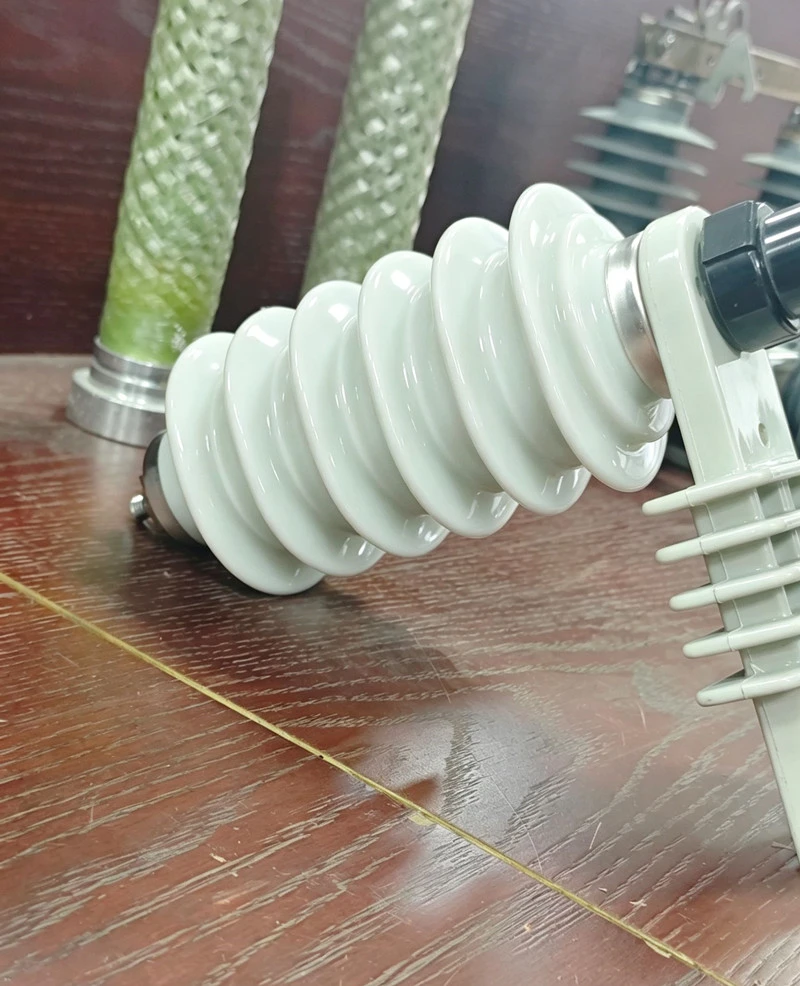

Jednodielny sintrovaný vonkajší plášť je vyrobený z-elektrokeramiky s vysokou hustotou a obsahuje-viacvrstvové prístrešky na dáždniky. Táto štruktúra zvyšuje povrchovú povrchovú povrchovú vzdialenosť a výrazne znižuje riziko vzplanutia znečistenia v prašnom, vlhkom alebo soľnom-postreku.
Používame hrubšie keramické steny, aby sme minimalizovali rozbitie pri dlhej zámorskej preprave. Praktickým kompromisom-je tento dizajn, ktorý v porovnaní s tenšími keramickými krytmi zvyšuje hmotnosť a náklady na materiál.
3.2 Pružné absorpčné jadro oxidu zinočnatého
Vnútorné jadro prepäťovej ochrany je zostavené z presných diskov z oxidu zinočnatého. Množstvo stohovania upravujeme tak, aby zodpovedalo rôznym úrovniam napätia projektu. Tieto kotúče automaticky prepínajú medzi izolačným a vodivým stavom, aby sa prispôsobili zmenám sieťového napätia počas prevádzky.
Jednotka nevyžaduje žiadne bežné ladenie ani údržbu. Dôležité je, že terénny personál nesmie otvárať zapečatený kryt. Neoprávnená demontáž zničí vnútorné tesnenie a zruší záruku na produkt.
3.3 Tesniace komponenty a kovové armatúry
Dvojité kompozitné gumové tesnenia utesňujú oba konce keramického plášťa a účinne držia vlhkosť a jemný prach mimo vnútornej štruktúry jadra.

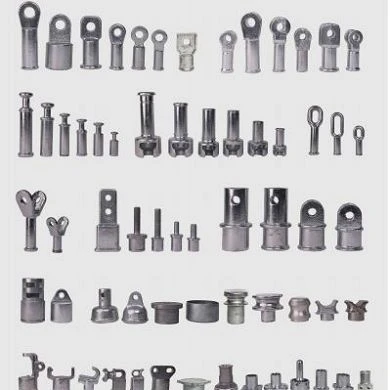

K dispozícii sú dve možnosti hardvéru: žiarovo-pozinkovaná oceľ a nehrdzavejúca oceľ 304. Pozinkované tvarovky sú ekonomické pre bežné vnútrozemské prostredie. Pobrežné lokality však vyžadujú hardvér z nehrdzavejúcej ocele, pretože bežné pozinkované príslušenstvo rýchlo koroduje pod pretrvávajúcou soľnou hmlou a časom oslabuje spoľahlivosť uzemnenia.
Silné stránky a obmedzenia produktu
Spekaná keramika si zachováva stabilnú dielektrickú pevnosť po rokoch používania vonku. Polymérové škrupiny bežne popraskajú a starnú po 6 až 8 rokoch vystavenia UV žiareniu, zatiaľ čo keramika takmer nestráca izolačný výkon, čo šetrí náklady na opakovanú výmenu zariadenia.
Monolitická konštrukcia odoláva vibráciám vetra a miernym vonkajším vplyvom. Vďaka úplnému utesneniu nie sú potrebné zložité generálne opravy; sú potrebné iba pravidelné vizuálne hliadky, čím sa uľahčí pracovné zaťaženie operačných tímov.
Treba poznamenať, že výkon pomaly klesá v silne znečistených pobrežných a priemyselných zónach. Životnosť v takýchto drsných podmienkach bude kratšia ako v bežnom vnútrozemskom prostredí.
Rozsah aplikácie
Séria elektrokeramických zvodičov prepätia pokrýva napäťové stupne od 3kV do 220kV. Vhodné scenáre zahŕňajú mestské a vidiecke distribučné siete, stredné a veľké rozvodne, diaľkové-nadzemné prenosové okruhy,-vysoko{5}}napäťové energetické systémy na mieste pre továrne, železničné trakčné nadzemné vedenia, posilňovacie stanice pre veterné a solárne projekty, ako aj chemické závody a banské lokality so silným znečistením.
Elektrický výkon a tipy na inštaláciu
Elektrokeramická prepäťová ochrana sa prispôsobuje 50 Hz aj 60 Hz sieťovým frekvenciám, vďaka čomu je kompatibilná s väčšinou bežných energetických štandardov používaných v zámorských projektoch. Vertikálna inštalácia je vždy naším preferovaným riešením pre stabilnú-dlhodobú prevádzku.
Keď-priestorové obmedzenia na mieste umožňujú iba horizontálnu montáž, musíme zodpovedajúcim spôsobom upraviť vnútorné usporiadanie diskov z oxidu zinočnatého. Toto štrukturálne prispôsobenie nevyhnutne spôsobí malé odchýlky v presnosti vybíjania, čo je obmedzenie, ktoré je potrebné zohľadniť pri celkovom návrhu projektu.
Elektrokeramický zvodič prepätia prechádza úplným overením dizajnu a výrobným testovaním v súlade so špecifikáciami série IEC 60099 a GB/T 11032, pričom plne spĺňa technické kvalifikačné požiadavky pre medzinárodné ponukové a exportné projekty.
Služba kontroly a prispôsobenia surovín
Kľúčové suroviny vrátane keramických polotovarov, diskov z oxidu zinočnatého, tesniacej gumy a kovového hardvéru prechádzajú pred sériovou výrobou prísnym vstupným testovaním. Rozmery haly, povrchovú vzdialenosť a vybavenie upravujeme na základe úrovne znečistenia lokality a geografických podmienok.
Pre špeciálne projekty je k dispozícii neštandardné prispôsobenie, ktoré zahŕňa výšku plášťa, rozteč montážnych otvorov, štruktúru svoriek a vylepšenú antikoróznu-úpravu. Dodávame kompletné montážne súpravy a formálne rozmerové výkresy na potvrdenie klientom pred výrobou.
Postupy kontroly kvality

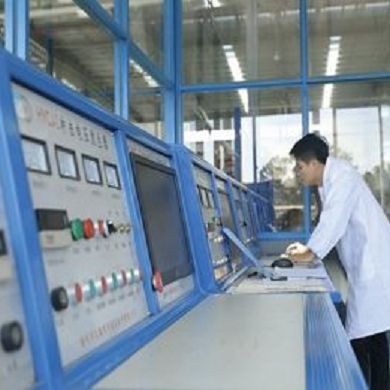

Kontrola prebieha v každej fáze výroby. Každá šarža keramických materiálov je testovaná na hustotu a konzistenciu spekania. Každý disk oxidu zinočnatého prechádza samostatným skríningom, aby sa vylúčili chybné jednotky s abnormálnym zvodovým prúdom.

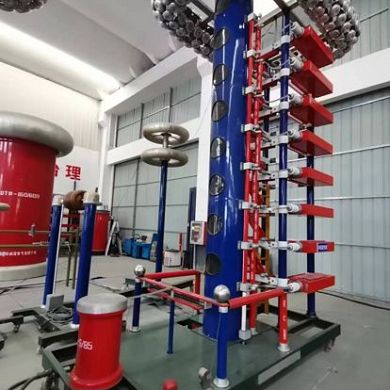

Kontrola náhodného odberu vzoriek sa vykonáva na polotovaroch{0}}zostáv. Hotové zvodiče prechádzajú testovaním zvodového prúdu, testovaním zvyškového napätia bleskom a testovaním starnutia izolácie. Vybrané šarže dokončia testy vlhkého tepelného cyklu na overenie spoľahlivosti tesnenia. Na predloženie ponuky a colné odbavenie možno poskytnúť úplné protokoly o skúškach.
Normy a technická podpora
Produkty spĺňajú príslušné medzinárodné normy IEC a domáce špecifikácie GB/T. Ponúkame cielené poradenstvo pri výbere modelu podľa skutočných podmienok na lokalite, aby sme sa vyhli nadmernej{1}}špecifikácii alebo nesprávnemu výberu produktov.
K dispozícii sú inštalačné príručky, prevádzkové dokumenty a zjednodušené kontrolné zoznamy údržby. Diaľková diagnostika porúch a nepretržitá dodávka náhradných dielov sú dostupné pre zahraničných partnerov.
Dodanie, platobné podmienky a záväzok kvality
Vzorky možno usporiadať na laboratórne testovanie a malé{0}}skúšky v teréne. Zákazníci, ktorí zadávajú hromadné objednávky, si môžu dohodnúť čiastočnú úhradu poplatkov za vzorky. Každá jednotka je obalená penou odolnou voči nárazom- a zabalená do fumigovaných drevených debien s vysúšadlami, aby sa zabránilo poškodeniu vlhkosťou počas námornej prepravy.
Dostupné spôsoby platby zahŕňajú T/T a neodvolateľný akreditív. Flexibilné podmienky možno prediskutovať s-dlhodobými spolupracujúcimi kupujúcimi.
Všetky záznamy o výrobe sa uchovávajú kvôli vysledovateľnosti. V rámci záruky poskytujeme bezplatné výmeny a technické pokyny pre chyby spôsobené výrobcom-
